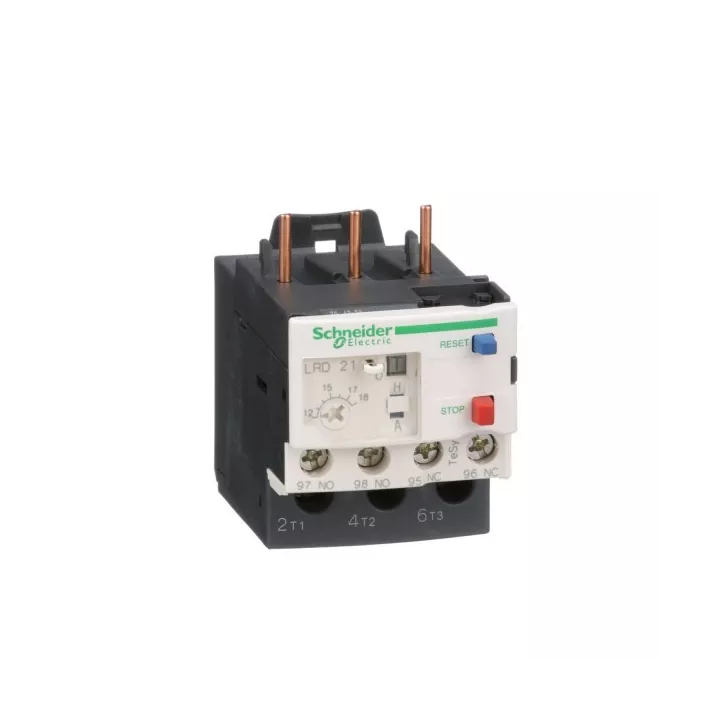

Relais de protection thermique moteur 12 à 18a lrd21 schneider

RELAIS DE PROTECTION THERMIQUE MOTEUR 12 À 18A LRD21 SCHNEIDER Caractéristiques principales du Relais thermique Schneider LRD21 : Gamme : TeSys Nom du produit : TeSys LRD Type de produit ou équipement : Différentiel à bilames Nom de l'appareil : LRD Utilisation du relais : Protection moteur Accessoires associés : LC1D32LC1D18LC1D25LC1D38 Type de réseau : CACC classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1 zone de réglage de protection thermique : 12?18 A [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à CSACircuit de puissance: 600 V se conformer à ULCircuit de puissance: 690 V se conformer à IEC 60947-4-1 Complémentaires Fréquence du réseau : 0 à 400 Hz support de montage : Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1 Contacts auxiliaires : 1O + 1F [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation courant admissible : 1,5 A à 240 V AC-15 pour circuit de signalisation0,1 A à 250 V DC-13 pour circuit de signalisation [Ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1 calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation [Uimp] tension assignée de tenue aux chocs : 6 kV sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0 type de commande : Rouge bouton-poussoir: STOP Bleu bouton-poussoir: raz compensation en température : -20?60 °C mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câble Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câble Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm² souple sans extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm² souple avec extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm² rigide couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier Hauteur : 66 mm Largeur : 45 mm Profondeur : 70 mm Poids du produit : 0,124 kg
