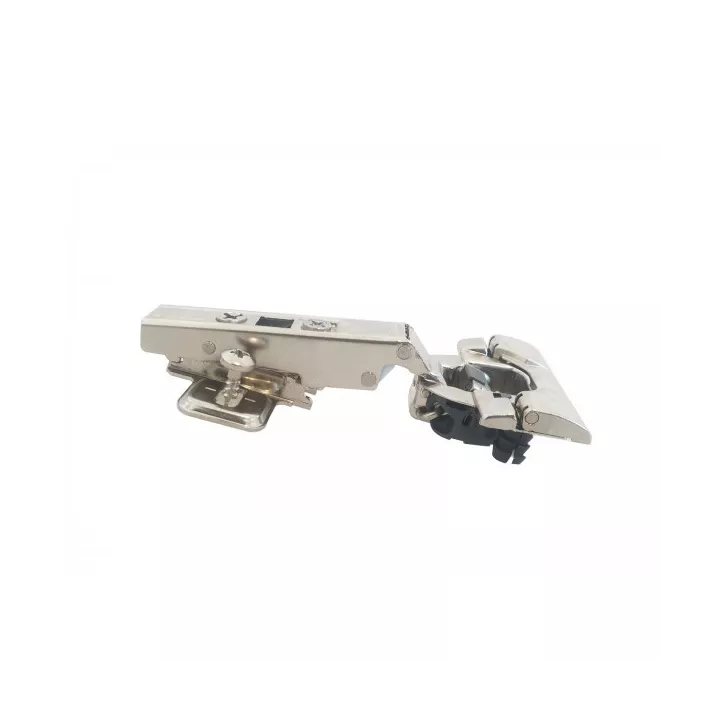

Charnière clip-top blumotion 110° 71b3590 blum

CHARNIÈRE CLIP-TOP BLUMOTION 110° 71B3590 BLUMRéférence : 71B3590 Caractéristiques : Couleur / Surface : nickelé Application : charnière stand. Coude : Porte en applique Angle d'ouverture : 110 Mécanisme de fermeture : ressort Variante charnière : avec BLUMOTION intégré Type du cache : 90M2503 Type du cache : 70.1503Matériau boîtier : Boîtier acier Finition boîtier : nickelé Fixation boîtier : INSERTA Largeur de la bride : 57 Longueur de la bride : 27.5 Hauteur de la bride : 6.4 Diamètre perçage du boîtier : 35 Diamètre des perçages de fixation : 8 Distance entre les perçages : 45 Pos. excentrée des perç. de fixat.par rapport au perç. du boîtier : 9.5 Profondeur de perçage boîtier : 13 Cote de perçage minimale : 3 Cote de perçage maximal : 7 Matériau du bras de charnière : acier Finition du bras de charnière : nickelé Cote de collision (hauteur du bras de charnière) : 21.5 Cote fixe/réglage en usine : 11 Type de réglage latéral : avec vis Réglage latéral : +/- 2 mm Type de réglage de la profondeur : confortable avec vis sans fin Réglage en profondeur : + 3/- 2 mm
